Način izrade
Predizolovane cevi namenjene su za transport grejnog i rashladnog fluida u sistemima daljinskog grejanja, hlađenja, industrijskim postrojenjima i drugim cevovodnim instalacijama gde je neophodna visoka energetska efikasnost i dug vek trajanja. Predizolovane cevi se proizvode, ispituju i obeležavaju u skladu sa evropskim standardom EN253.

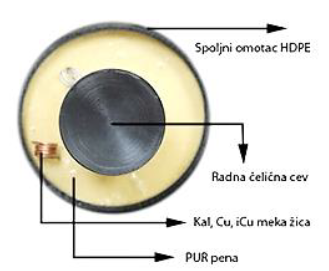

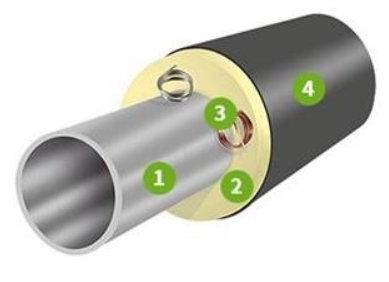

Sastoje se od čelične radne cevi (1) kroz koji protiče radni fluid, termoizolacionog sloja od tvrde poliuretanske pene (2), sistema za detekciju vlage (3) koji se satoji od dve žice (Cu i SnCu) različitih boja čija je namena da detektuju vlagu u predizolovanom cevnom sistemu i spoljnog zaštitnog omotača (4) od polietilena visoke gustine HDPE (PEHD).
Radna čelična cev može biti izrađena od bešavnog čelika prema standardom EN 10216-2, ili od šavnog čelika prema standradima EN 10217-2 ili EN10217-5. Materijal radne čelične cevi je kvaliteta P235GH TC1 ili P265GH TC1. Predizolovane cevi izrađuju se u skladu sa zahtevima evropskog standarda EN253.
Poliuretanska pena (PUR) dobija se mašanjem poliola (komponenta A), izocijanata (komponenta B) i ciklopentana. Koeficijent toplotne provodnosti iznosi ʎ=0,024-0,028 W/m*K, dok se gustina pene kreće u opsegu od 70 – 80 kg/m3.
Sistem za detekciju vlage tipa Nordic ugrađuje se u izolacioni sloj, a signalna i alarmna (bakarna Cu i kalaisana SnCu) žica izrađene su i ispitane u skladu sa važećim standardom EN14419.
Obložna HDPE (PEHD) cev, izrađena je od polietilena visoke gustine, klase PE80 ili PE100, prema standardu EN ISO 12162, sa minimalnom zahtevanom čvrstoćom od 8 MPa. Spoljni omotač obezbeđuje visoku mehaničku zaštitu i otpornost na vlagu, hemijske uticaje, UV zračenja i koroziju, čime je omogućena ugradnju u zemlju, kanale ili nadzemne instalacije. Kvalitet i dimenzije obložnih cevi usaglašene su sa zahtevima standarda EN253.
Standardna fabrička dužina predizolovanih cevi je 6m i 12m. U zavisnosti od dimenzije, zahteva projekta, i načina transporta, moguće je predizolovane cevi izraditi i u drugoj dužini.
Dimenzije predizolovanih cevi
| DIAMETAR | SPOLJNI PREČNIK ČELIČNE CEVI (mm) | DEBLJINA ZIDA ČELIČNE CEVI (mm) | SPOLJNI PREČNIK PEHD CEVI (mm) | DEBLJINA ZIDA PEHD CEVI (mm) |
| DN20 | Ø26,9 | 2,6 | Ø90 | 3 |
| DN25 | Ø33,7 | 2,6 | Ø90 | 3 |
| DN32 | Ø42,4 | 2,6 | Ø110 | 3 |
| DN40 | Ø48,3 | 2,6 | Ø110 | 3 |
| DN50 | Ø60,3 | 2,9 | Ø125 | 3 |
| DN65 | Ø76,1 | 2,9 | Ø140 | 3 |
| DN80 | Ø88,9 | 3,2 | Ø160 | 3 |
| DN100 | Ø114,3 | 3,6 | Ø200 | 3,2 |
| DN125 | Ø139,7 | 3,6 | Ø225 | 3,4 |
| DN150 | Ø168,2 | 4 | Ø250 | 3,6 |
| DN200 | Ø219,1 | 4,5 | Ø315 | 4,1 |
| DN250 | Ø273,0 | 5 | Ø400 | 4,8 |
| DN300 | Ø323,0 | 5,6 | Ø450 | 5,2 |
| DN350 | Ø355,6 | 5,6 | Ø500 | 5,6 |
| DN400 | Ø406,6 | 6,3 | Ø560 | 6 |
| DN450 | Ø457,0 | 6,3 | Ø630 | 6,6 |
| DN500 | Ø508,0 | 6,3 | Ø670 | 7 |
| DN550 | Ø558,8 | 6,3 | Ø710 | 7,2 |
| DN600 | Ø610,0 | 7,1 | Ø800 | 7,9 |
| DN700 | Ø711,0 | 8 | Ø900 | 8,7 |
| DN800 | Ø813,0 | 8,8 | Ø1000 | 9,4 |
| DN900 | Ø914,0 | 10 | Ø1100 | 10,2 |
| DN1000 | Ø1016,0 | 11 | Ø1200 | 11 |
Na poseban zahtev investitora moguće je izraditi cevi i u drugim dimenzijama, debljinama zida i dužinama koje odstupaju od standardnih, a koje su u skladu sa projektnim zahtevom.
