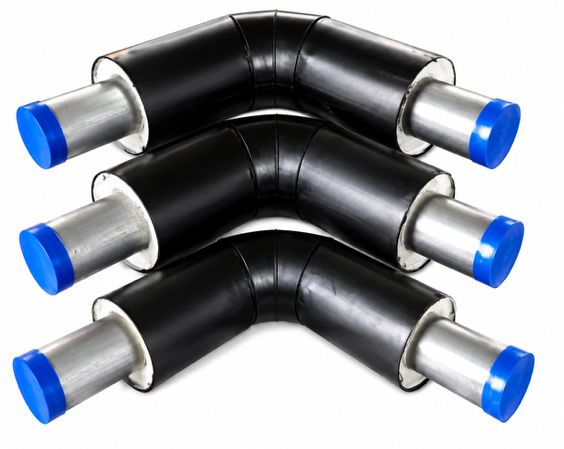

Predizolovani lukovi namenjeni su za promenu pravca trase u sistemima daljinskog grejanja i hlađenja. Koriste se i za formiranje samokompenzujućih elemenata tipa “L”,“Z” i “U”, čime se omogućava kontrolisano prihvatanje toplotnih dilatacija cevovoda tokom rada sistema.
Predizolovani lukovi se izrađuju u skladu sa standardom EN448, a ispunjavaju i sve standarde i zahteve kvaliteta koji se odnose na predizolovane cevi.
Predizolovani lukovi izrađuju se za prečnike medijske cevi od DN20 do DN1000. Postupkom savijanja čelične medijske cevi dobijaju se lukovi prečnika DN20-DN80, dok se lukovi prečnika DN100-DN1000 dobijaju postupkom suočenog zavarivanja čeličnog hamburškog luka i čeličnih cevnih nastavaka. Dužina kraka predizolovanog luka može biti standardna (kratki lukovi) ili produžena (L=1000mm) u zavisnosti od potreba naručioca.
U standardnoj formi predizolovani lukovi se izrađuju pod uglom savijanja od 90˚ i sa radijusom savijanja R=1,5D. Na zahtev investitora predizolovani luk je moguće izraditi i pod drugim uglom savijanja kao i sa radijusom savijanja R=2,5D ili R=3D u skladu sa projektnom dokumentacijom ili zahtevima prilikom izvođenja.
Dimenzije predizolovanih lukova
| DIAMETAR | SPOLJNI PREČNIK ČELIČNE CEVI (mm) |
DEBLJINA ZIDA ČELIČNE CEVI (mm) |
SPOLJNI PREČNIK PEHD CEVI (mm) |
DEBLJINA ZIDA PEHD CEVI (mm) |
DUŽINA KRAKA PREDIZOLOVANOG LUKA | |
|---|---|---|---|---|---|---|
| STANDARDNI | PRODUŽENI | |||||
| DN20 | Ø26,9 | 2,6 | Ø90 | 3 | 500 mm | 1000 mm |
| DN25 | Ø33,7 | 2,6 | Ø90 | 3 | 500 mm | 1000 mm |
| DN32 | Ø42,4 | 2,6 | Ø110 | 3 | 500 mm | 1000 mm |
| DN40 | Ø48,3 | 2,6 | Ø110 | 3 | 500 mm | 1000 mm |
| DN50 | Ø60,3 | 2,9 | Ø125 | 3 | 500 mm | 1000 mm |
| DN65 | Ø76,1 | 2,9 | Ø140 | 3 | 500 mm | 1000 mm |
| DN80 | Ø88,9 | 3,2 | Ø160 | 3 | 500 mm | 1000 mm |
| DN100 | Ø114,3 | 3,6 | Ø200 | 3,2 | 600 mm | 1000 mm |
| DN125 | Ø139,7 | 3,6 | Ø225 | 3,4 | 600 mm | 1000 mm |
| DN150 | Ø168,3 | 4 | Ø250 | 3,6 | 600 mm | 1000 mm |
| DN200 | Ø219,1 | 4,5 | Ø315 | 4,1 | 800 mm | 1000 mm |
| DN250 | Ø273,0 | 5 | Ø400 | 4,8 | 800 mm | 1000 mm |
| DN300 | Ø323,9 | 5,6 | Ø450 | 5,2 | 900 mm | 1000 mm |
| DN350 | Ø355,6 | 5,6 | Ø500 | 5,6 | 900 mm | 1000 mm |
| DN400 | Ø406,4 | 6,3 | Ø560 | 6 | 1000 mm | 1000 mm |
| DN450 | Ø457,0 | 6,3 | Ø630 | 6,6 | 1000 mm | 1000 mm |
| DN500 | Ø508,0 | 6,3 | Ø710 | 7,2 | 1200 mm | 1500 mm |
| DN600 | Ø610,0 | 7,1 | Ø800 | 7,9 | 1300 mm | 1500 mm |
| DN700 | Ø711,0 | 8 | Ø900 | 8,7 | 1500 mm | 2000 mm |
| DN800 | Ø813,0 | 8,8 | Ø1000 | 9,4 | 1500 mm | 2000 mm |
| DN900 | Ø914,0 | 10 | Ø1100 | 10,2 | 1600 mm | 2500 mm |
| DN1000 | Ø1016,0 | 11 | Ø1200 | 11 | 1600 mm | 2500 mm |
Na poseban zahtev investitora moguće je izraditi predizolovane lukove i drugih prečnika, dužinama, debljinama zida, uglovima savijanja i radijusa savijanja koji odstupaju od standardnih, a koji su u skladu sa projektnim zahtevom.
